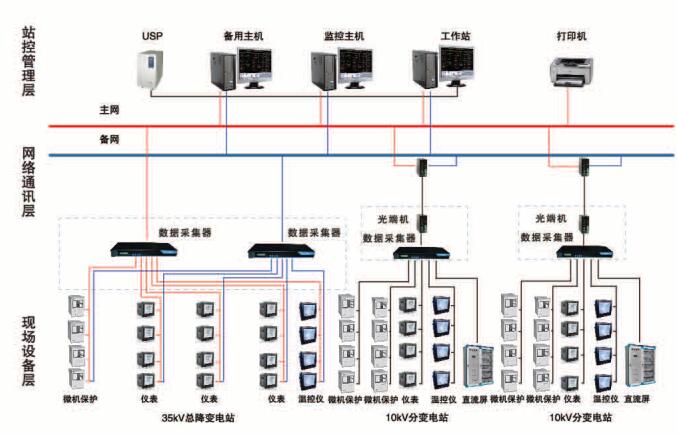

系统结构

电力监控系统用于工业和民用户端变、配电系统的运行监视、远程控制操作、运行數据统计，结合用户变、配电一次系统主接线形式，系统宜采用分层分布式结构，由站控管理层、通讯网络层、间隔设备层三层组成，当系统规模很小时，可考虑采用由站控管理层、设备层两层结构实现。

站控管理层

站控管理层完成數据的解析、处理、存储，管理整个系统的數据转发和交换；显示事故告警、报警事件，提供远方操作和控制的人机接口，负责与多个子系统的接口，实现数据共享，负责完成用户配电信息的管理和维护。主要由电力监控系统軟件、历史数据服务器、操作员工作站、卫星校时设备、告警音响、打印机等组成。

网络通讯层

通讯管理层完數据的解析、处理、存储，管理整个系統的数据转发和交换；显示事故告警、报警事件，提供远方操作和控制的人机接口，负贵与多个子系统的接口，实现数据共享，负责完成用户配电信息的管理和维护。主要由电力监控系统软件、历史数据服务器、操作员工作站、卫星校时设备、告警音响、打印机等组成。

现场设备层

现场设备层完成对配电系统一次设备的測量、状态采集、保护、控制和计量等功能。主要包括安装在企业、建筑变配电站、配电所间隔内的微机保护装置、智能测控装置、电測量仪表、I／O模块、控制模块等，一般具有通讯接口和通讯能力，能够通过通讯网络层设备与站控管理层交换数据。
