ASCB1系列智能微型断路器

1、概述

ASCB1系列智能微型断路器是安科瑞电气股份有限公司全新推出的智慧用电产品，产品由智能微型断路器与智能网关两部分组成，可用于对用电线路的关键电气因素，如电压、电流、功率、温度、漏电、能耗等进行实时监测，具有远程操控、预警保护、短路保护、电能计量统计、故障定位等功能，应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。

产品外观

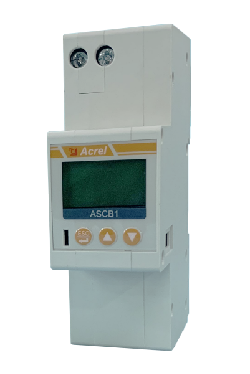

2、智能小型断路器

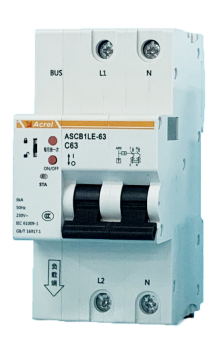

2.1 产品图片

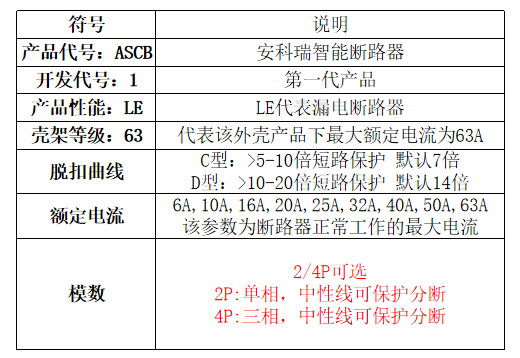

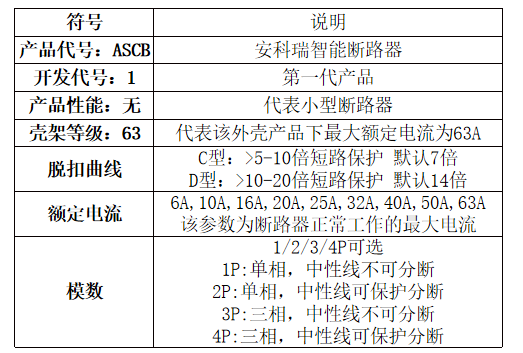

2.2 产品型号及说明

2.3 产品功能

1.可实时监测电压、电流、功率、电能、温度等参量

2.具有过压、欠压、过载、短路、过流、超温等多种保护功能

3.具有本地手柄通断、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能

4.标配RS-485（MODBUS）通讯

5.可选脱扣曲线C型/D型

6.导轨式安装，可选模数1P/2P/3P/4P

3、智能漏电断路器

3.1 产品图片

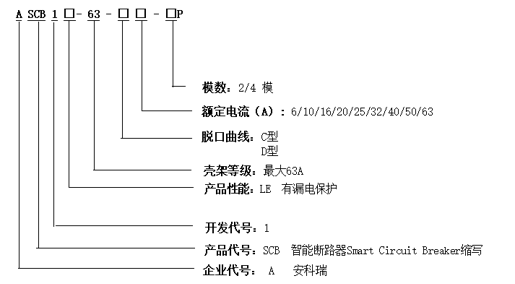

3.2 产品型号及说明

3.3 产品功能

1.可实时监测电压、电流、功率、电能、温度和漏电等参量

2.具有过压、欠压、过载、短路、过流、超温和漏电等多种保护功能

3.具有本地手柄通断、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能

4.标配RS-485（MODBUS）通讯

5.可选脱扣曲线C型/D型

6.导轨式安装，可选模数2P/4P

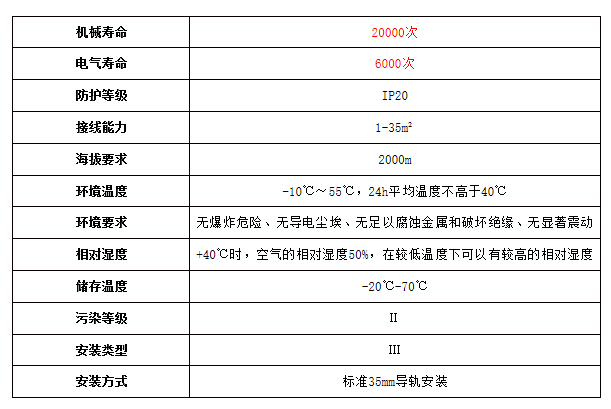

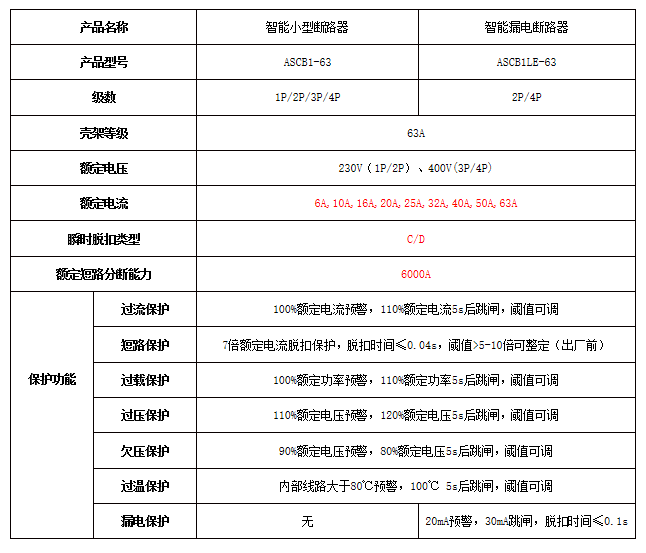

4、智能小型、漏电断路器技术参数

5、智能网关

5.1 产品图片

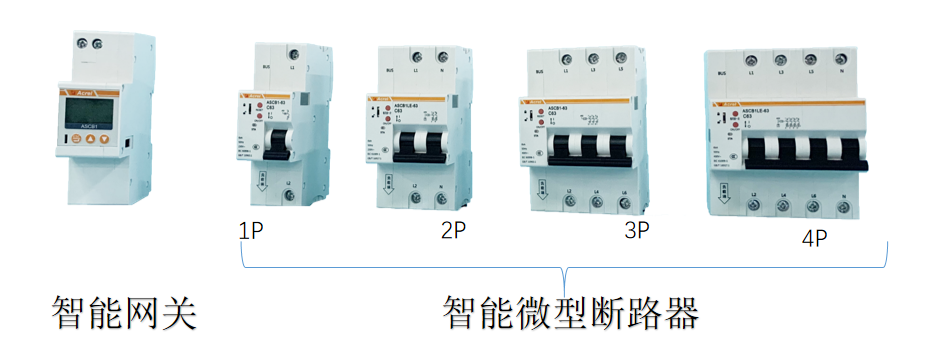

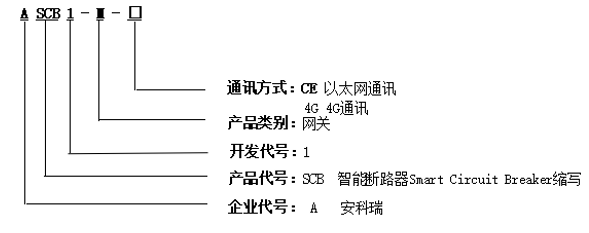

5.2 产品型号及说明

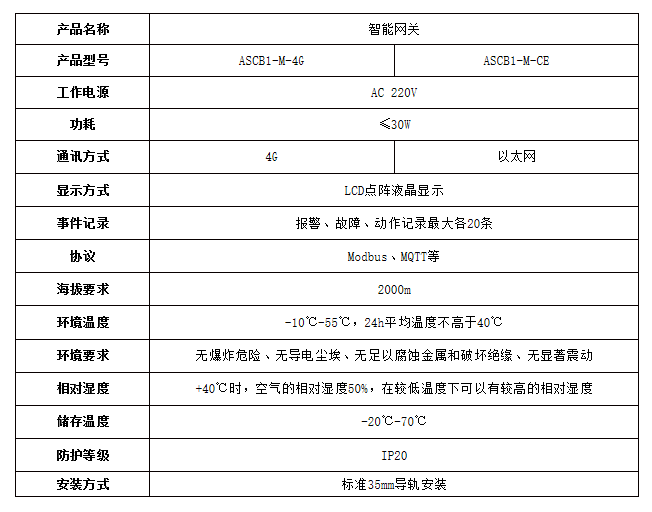

5.3 技术参数

5.4 产品功能

1.可连接*多18台智能微型断路

2.可查看各个智能断路器的电压、电流、功率、电能、温度和漏电等实时数据

3.可查看各个智能断路器的预警、报警、保护、故障等状态

4.可对各个智能断路器进行参数设置和控制

5.LCD液晶显示，支持事件记录

6.支持RS485/以太网/4G网络通讯

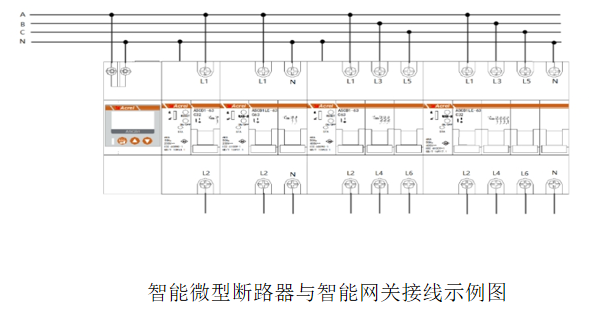

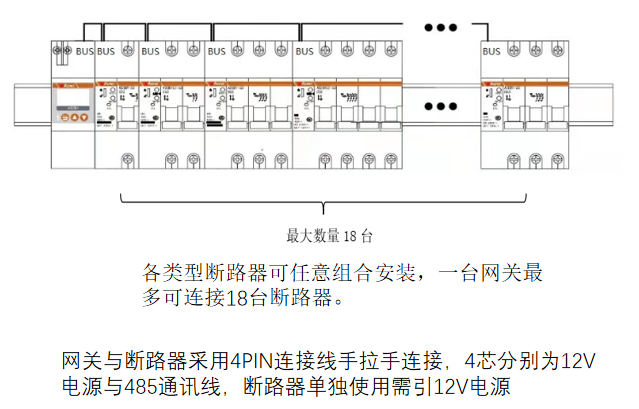

5.5 连接示意图

6、智能微型断路器+智能网关

6.1 产品功能

1) 计量功能：实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量

2) 报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警等

3) 保护功能：过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保护跳闸、短路保护跳闸、漏电保护跳闸、超温保护跳闸、三相电缺相保护跳闸

4) 控制功能：支持本地手柄通断、本地电动分合闸、本地锁定、远程遥控分合闸、定时控制、预约控制等多种控制功能

5) 参数整定：支持本地或远程设置各类保护参数，控制任务参数、重合闸参数等

6) 自检功能：支持漏电自检功能，可通过平台定期提醒用户漏电自检或设置自动自检，自检完成后可10S自动合闸

7) 安全功能：支持三种控制等级：1）本地+远程可控；2）仅本地可控；3）仅远程可控。支持本地锁定，锁定后远程不可控，保证本地施工人员安全。支持检修模式，检修模式断路器无法合闸，待设备检修完成，需退出检修模式后才可合闸，支持关联保护跳闸自动进入检修状态

8) 重合闸功能：支持过欠压保护后，待电压恢复正常自动重合闸，重合闸次数可设，支持无限次和有限次数。

6.2 产品优势

1.功能强大：保护，计量，控制一体化，只需一台断路器，即可代替多个产品，实现设备的高集成化；

2.安装便捷：设备体积小，安装方式与传统空开基本无异，适应各类安装环境，应用场景范围广阔；

3.降低成本：设备的高集成化，大大节省了人力施工布线与多种设备的采购成本；

4.效率提升：设备端，网页端，手机端三端设备状态同步显示，用户可随时随地监控设备，平台及时更新能耗环比统计分析，方便用户快速制定节能方案；

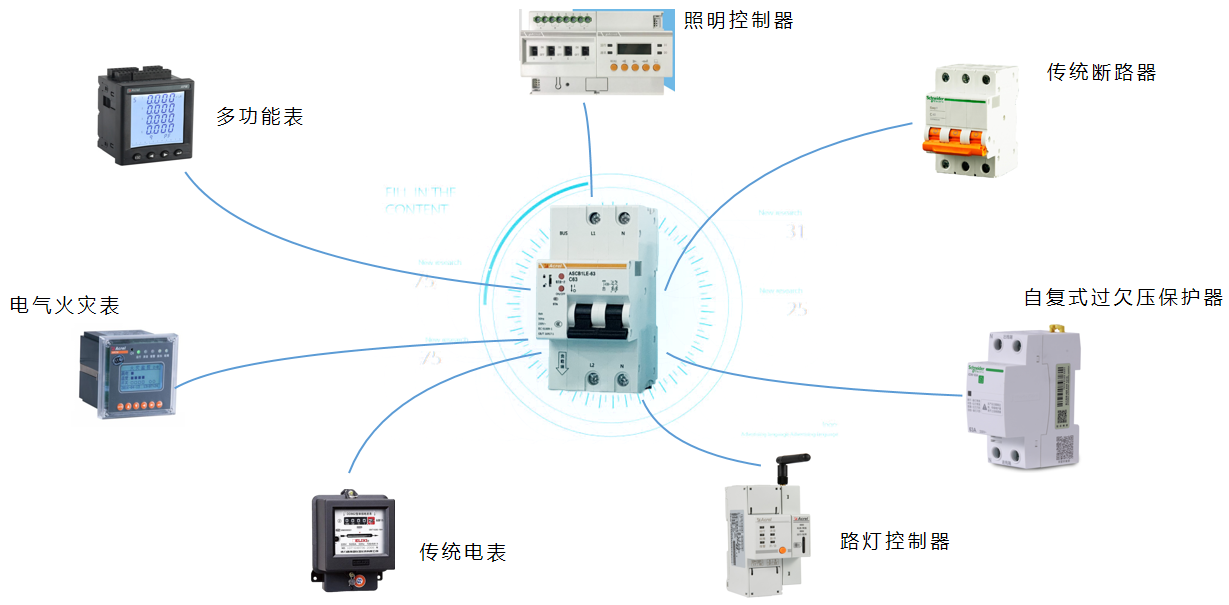

6.3 高度集成

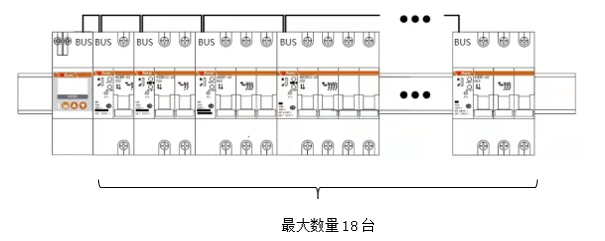

6.4 系统组网

6.5 安装与接线

7、平台/APP介绍

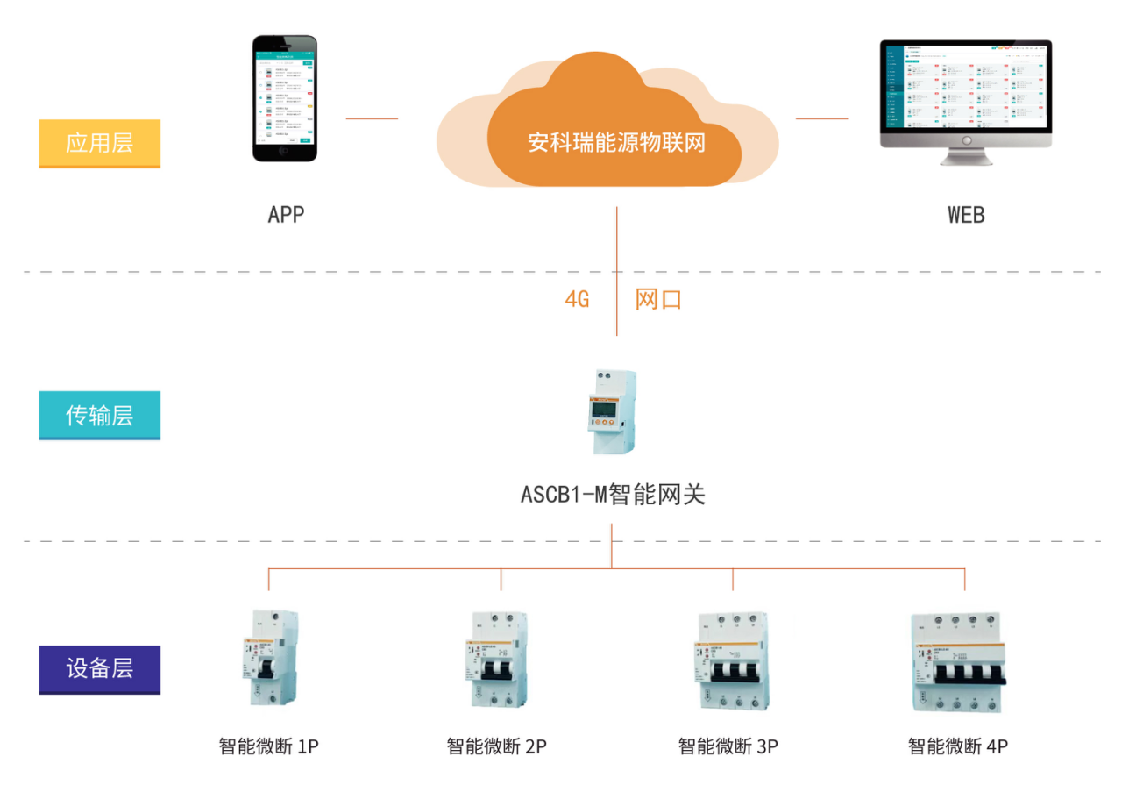

7.1 系统架构

Acrel-EIoT能源物联网开放平台是一套基于物联网数据中台，建立了上下行数据标准，为互联网用户提供能源物联网数据服务的平台。用户仅需购买安科瑞智能微断和智能网关，自行安装后扫码即可使用手机和电脑得到所需的数据服务。

7.2 软件介绍

WEB版软件介绍

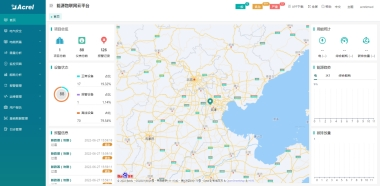

1、项目概览页面

展示项目概况、设备状态、设备报警信息、用能统计、报警统计等。并可根据客户的行业特性，行业需求，经过培训的工程或调试人员自行绘制客户所需的驾驶舱页面。

2、项目详情页面

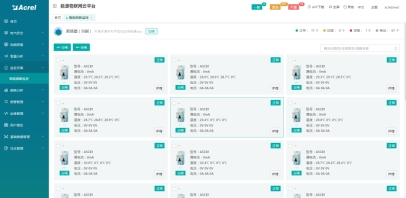

展示项目下断路器的状态信息和运行情况，可以批量对断路器进行分合闸操作

3、实时监控页面

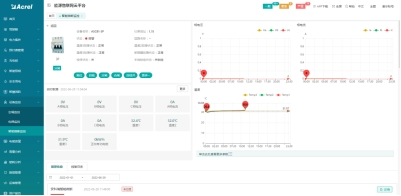

断路器实时监控页面展示设备的运行状态、实时数据、各个电参量的历史曲线、报警信息和控制日志。并支持用户对断路器进行复位、自检、分合闸、检修开关、强制分合闸等操作。

4、时控设置

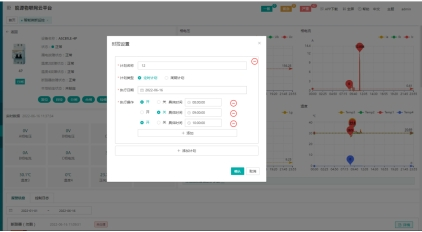

用户可以对断路器进行时控设置，可选择定时计划和周期计划。

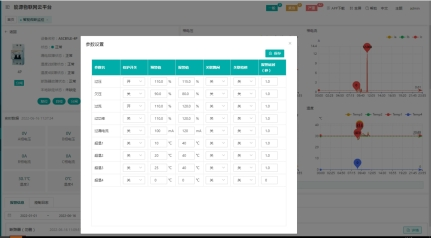

5、参数设置页面

用户可以对断路器进行参数设置，对电参量的报警值进行设置，达到随时报警的作用。

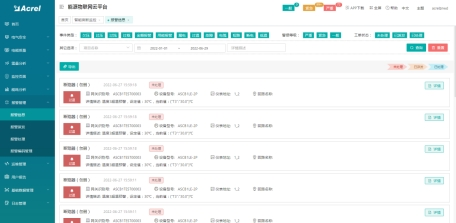

6、报警信息页面

用户可查看设备或者项目的对应报警信息

APP软件页面介绍

1、项目概览页面

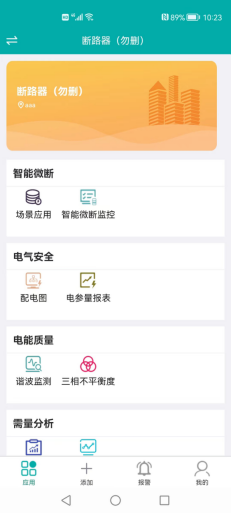

用户可通过app对设备进行监控和控制

2、项目详情页面

用户可查看对应项目下设备的概览信息，包含通讯状态，分合闸状态，回路名称等。

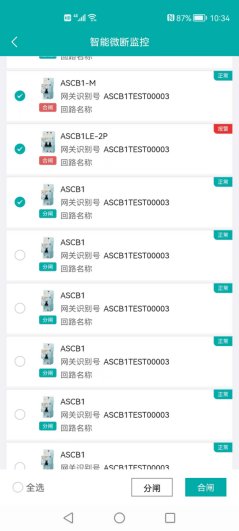

3、实时监控页面

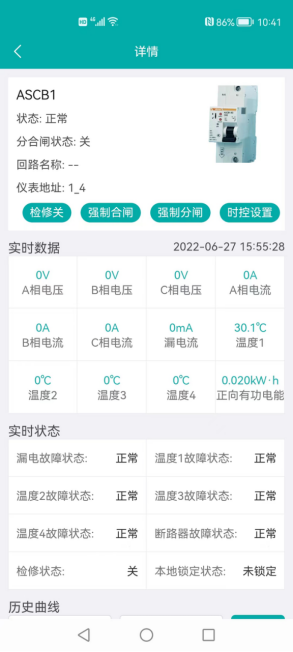

用户可查看对应断路器的详情，包含实时数据，实时状态，历史曲线等

产品推荐：

Actrl-EIOT能源物联网云平台
