AIM-D100-T 系列直流绝缘监测仪
功能：
AIM-D100-T 系列直流绝缘监测仪可以应用在 10~1000V 的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。
应用范围：
发电厂家、变电站的直流屏、电动汽车充电装置、UPS 供电系统、光伏直流系统、储能系统及其它直流电网等直流系统。

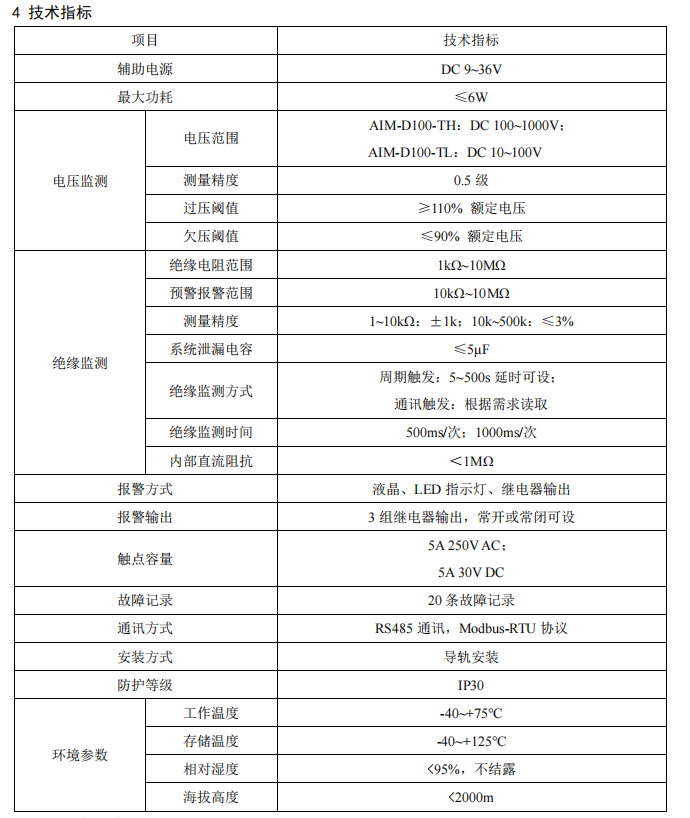

技术参数：
应用组网：
光伏直流系统
光伏发电供电系统将光能转化成电能，一般包括光伏电池板阵列、汇流箱、并网逆变器、监测仪表和并
网开关等，可以并入交流电网，也可以提供给用电设备使用，也可以给储能模块充电。

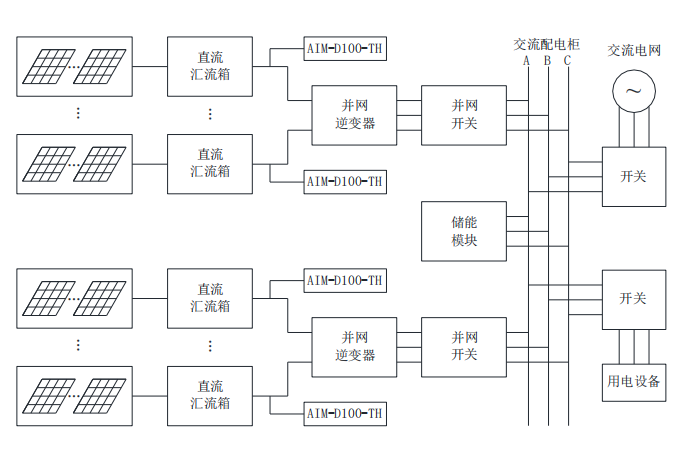

如下图光伏系统中，光伏组件发电汇流后经过逆变器并入电网，逆变器内自带隔离变压器，每个汇流箱
前端分为独立系统，对于独立的不接地的直流系统，应装设绝缘监测仪，检测直流母线及支路对地的绝缘情况，当发生绝缘损坏或者单极接地，仪表能够及时报警，提示工作人员对回路进行检修排查故障，防止故障事态扩大引起短路。绝缘监测仪对光伏直流系统的在线监测，可以保障系统的安全性、稳定性和可靠性。
直流屏系统
变电站内监测控制设备采用独立电源，使用直流屏或者交流屏供电。对于交流屏、直流屏，一般采用不
接地（IT）配电系统。

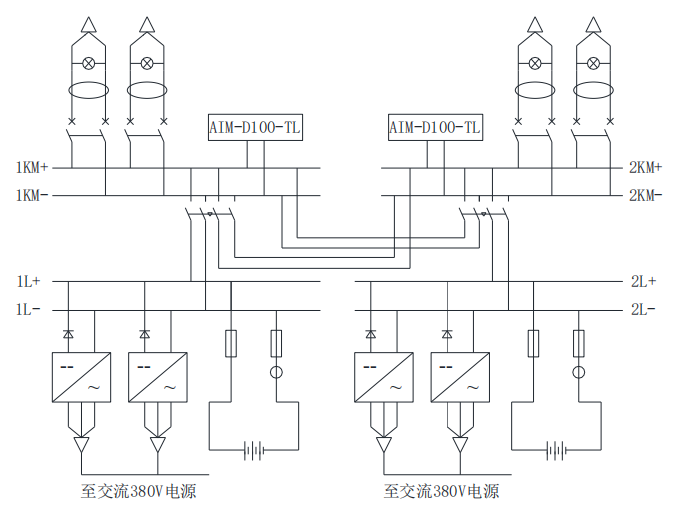

如下图直流屏配电箱系统中，直流屏接入交流 380V 电源，电池模块平时处于充电状态，直流屏通过
1KM+，1KM-直流母线向监测设备提供电源，当 AC380V 电源失电后，直流母线使用备用电池继续供电，保障监测设备正常使用。仪表可以监测直流母线及支路的绝缘情况，当直流系统中任意位置发生绝缘损坏或者单相接地的情况，仪表发出报警信号，提示工作人员排查故障。绝缘监测仪对直流屏系统的在线监测，可以保障系统的安全性、稳定性和可靠性。

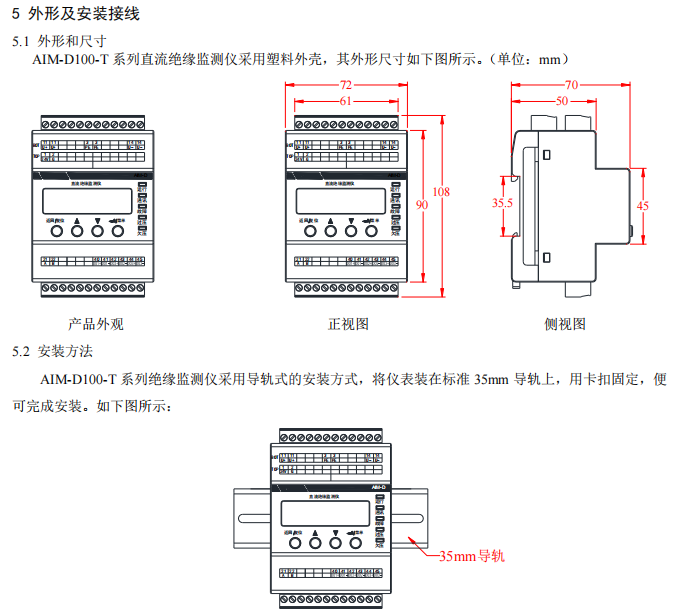

外形及安装：
