ANSVG 静止无功发生器

ANSVG静止无功发生器

• 毫秒级响应时间，快速补偿无功功率

• 无极性补偿（感性/容性）

• 功率因数校正技术，可达0.99

• 模块式结构，安装灵活

• 可同时补偿无功+谐波

• CE认证和型式试验认证

• 功能简介：

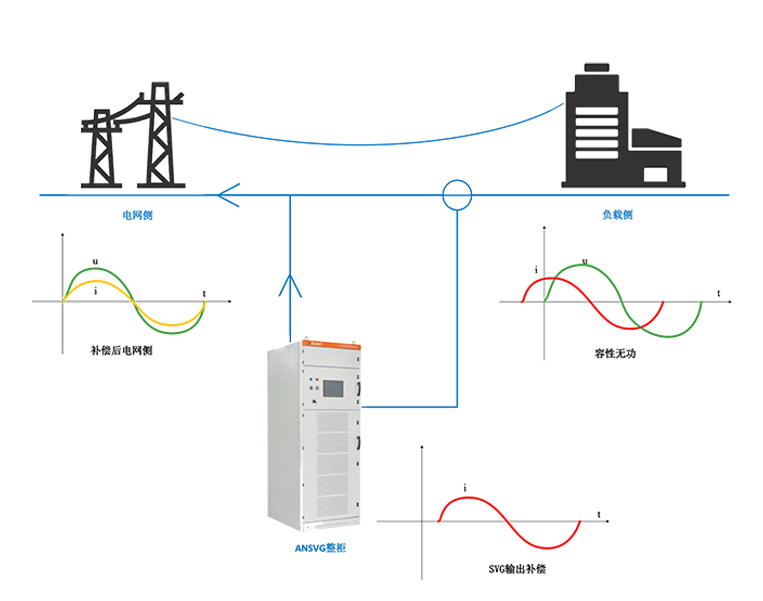

• ANSVG静止无功发生器是一种用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置。其基本原理为：检测补偿对象的电压、电流信号，计算提取无功分量或谐波分量，并生成相应的指令信号，通过驱动变流器模块的输出，产生一个与系统无功、谐波电流幅值相等、相位相反的补偿电流，从而抵消线路中的无功分量或谐波分量，达到无功补偿或谐波治理的目的。其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制等缺点。

  ANSVG-G-A混合动态滤波补偿装置是一种用于动态补偿无功的新型电力电子装置。其基本原理是指将三相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的，同时这个模块可以在容量满足的情况下补偿多次谐波。



• 典型配电：

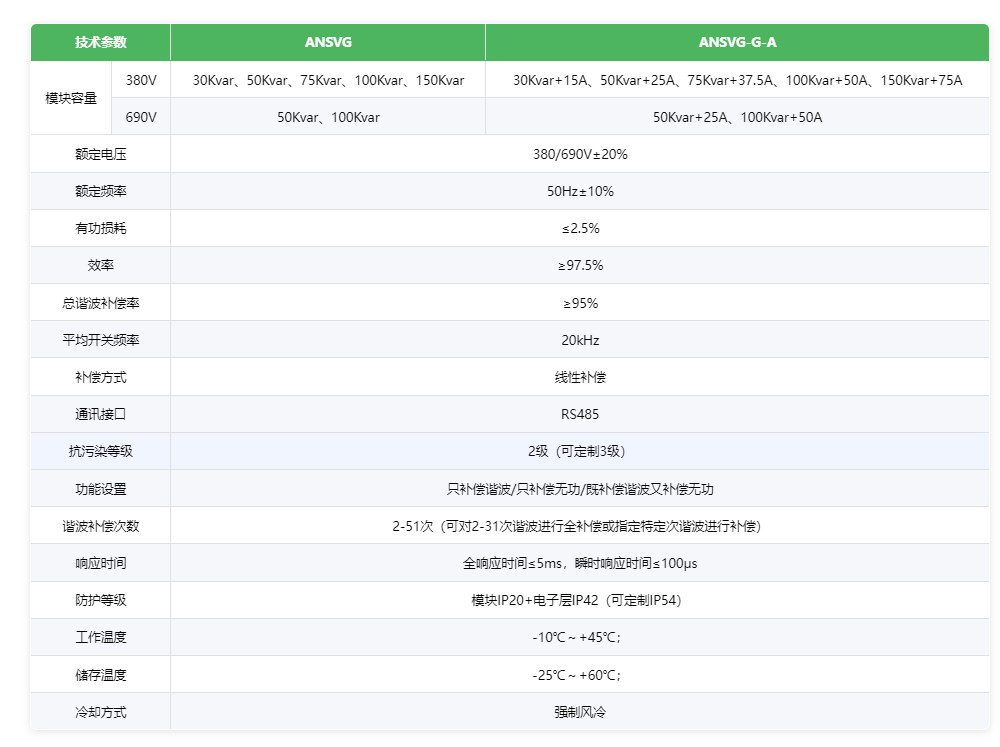

• 技术参数：

•

• 安装示意：

•

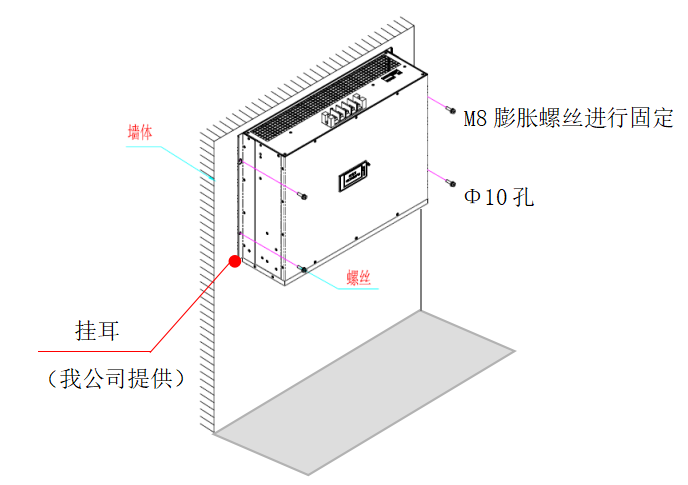

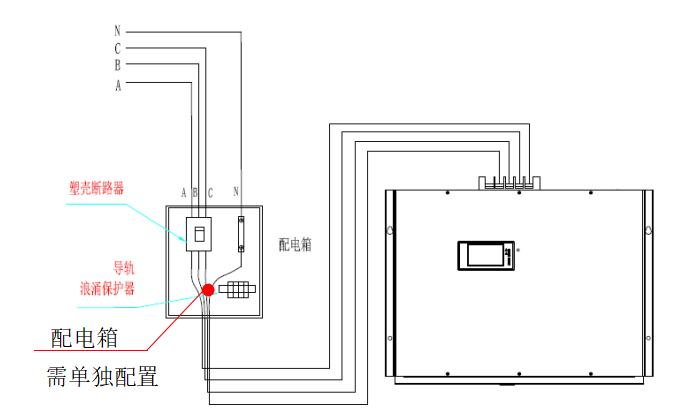

  壁挂式安装示意图


  正面



  背面

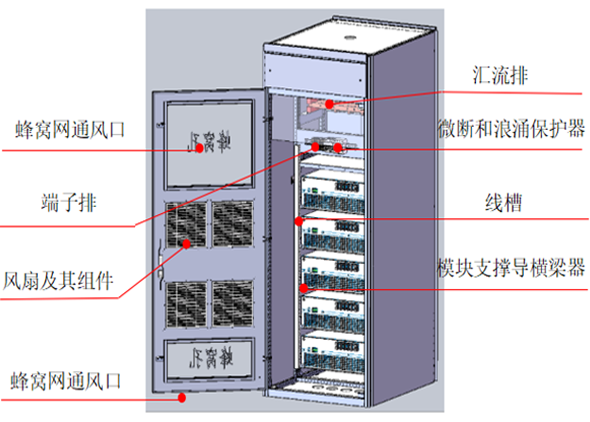

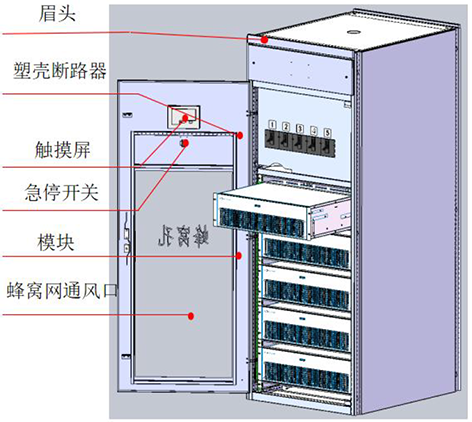

  整柜示意图

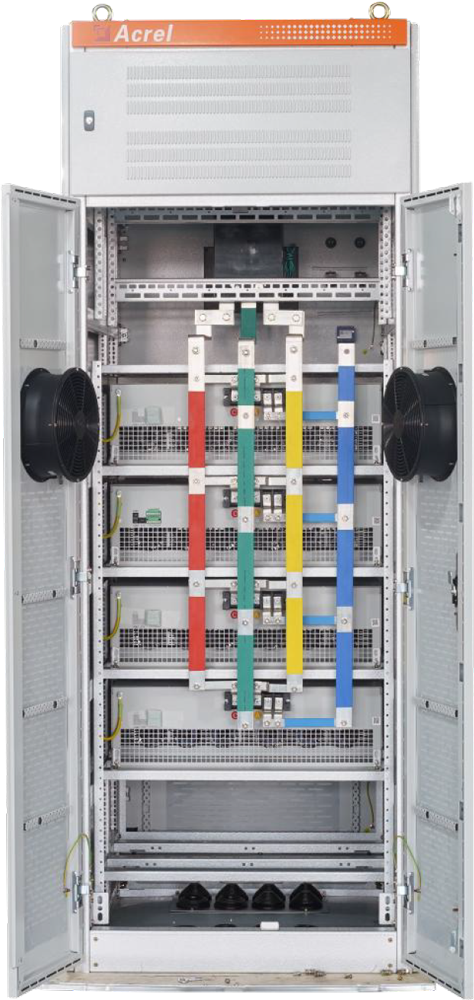

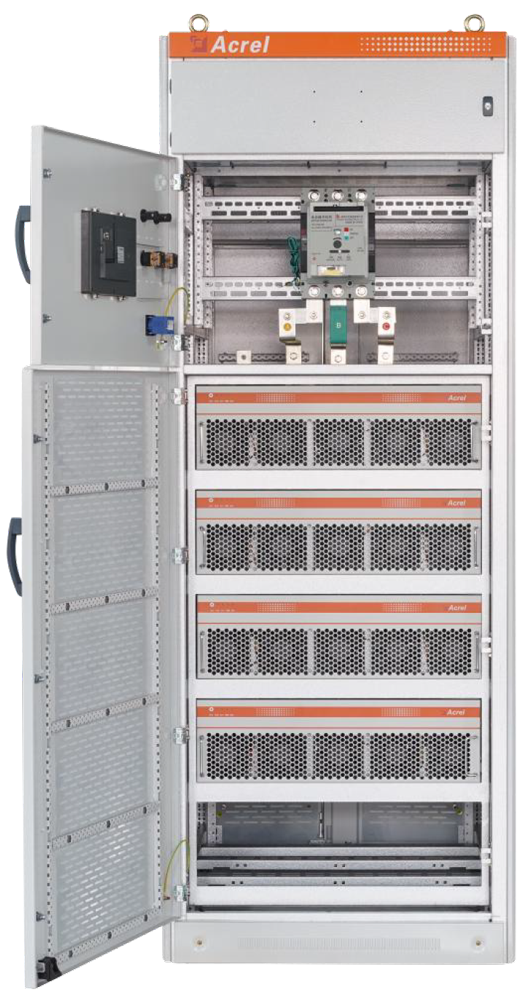

  整柜实物结构展示
